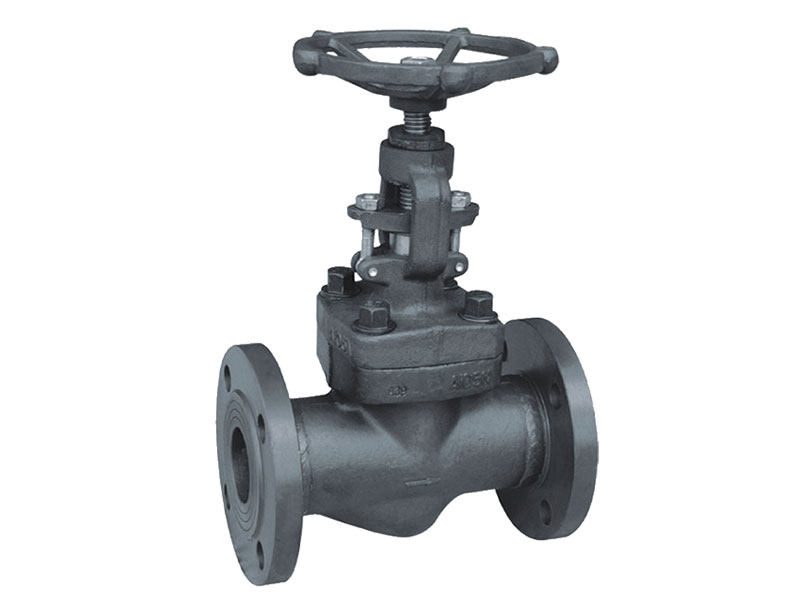

ANSI标准 法兰锻钢截止阀
用途：
本阀适用于公称压力 PN≤21MPa，工作温度≤425℃的管路中作启闭用。
安装：
此结构可以和管路的相应螺纹直接连接，还可订配螺帽接管，直接焊接连接安装。
性能参数：
公称压力 PN | 800Lb |
试验压力 PS | 21MPa |
工作介质 | 液体，气体 |
主体材质 | 碳钢，不锈钢 |
主要连接尺寸：
公称通径 | MM | 15 | 20 | 25 | 40 | 50 |
In | 1/2” | 3/4” | 1” | 11/2” | 2” | |
L | 82 | 88 | 101 | 146 | 178 | |
C | 22.20 | 27.7 | 34.5 | 49.1 | 61.1 | |
B | 1/2” | 3/4” | 1” | 11/2” | 2” | |
H | 161 | 167 | 193 | 233 | 285 | |
W | 100 | 100 | 125 | 150 | 180 | |
