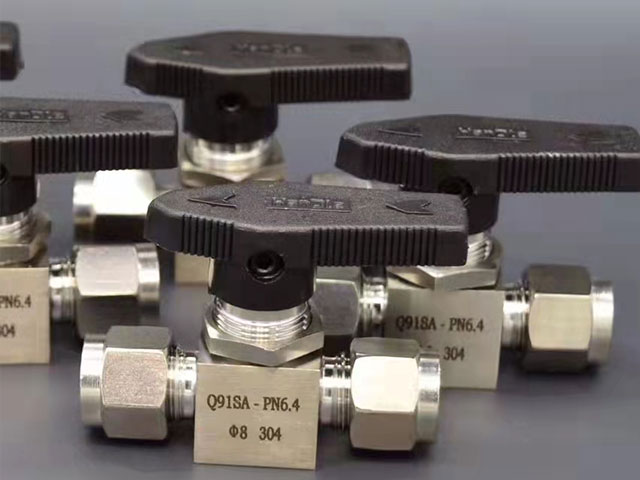

Q93SA-16~64P卡套式球阀
用途:
本阀适用于公称压力 PN≤6.4MPa,工作温度≤120℃的管路中作启闭用。
安装:
此结构可以和管路的相应螺纹直接连接,还可订配螺帽接管,直接焊接连接安装。
性能参数:
公称压力 PN | 1.0~6.4MPa |
试验压力 PS | 7.4MPa |
工作介质 | 气体、液体 |
主体材质 | 碳钢、不锈钢 |
主要连接尺寸:
公称通径DN | 3 | 6 | 10 | 15 | 20 |
长度L | 86 | 86 | 114 | 140 | 142 |
DW | 6/8/10 | 12/14 | 18 | 22 | 28 |
高度H | 49 | 49 | 52 | 66 | 75 |
手轮尺寸W | 110 | 110 | 130 | 130 | 140 |
