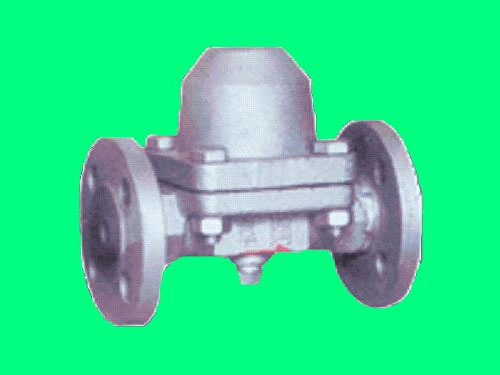

S17H-16-40,S47H-16-40双金属片疏水阀
用途：
本阀适用于公称压力 PN1.6~4MPa，工作温度≤200℃的管路中作启闭用。
安装：
此结构可以和管路的相应螺纹直接连接，还可订配螺帽接管，直接焊接连接安装。
性能参数：
公称压力 PN | 1.6~4MPa |
试验压力 PS | 2.4~6MPa |
工作介质 | 蒸汽 |
主体材质 | 碳钢 |
主要连接尺寸：
公称通径DN | 15 | 20 | 25 | 32 | 40 |
长度L | 150 | 150 | 150 | 230 | 230 |
D | 95 | 105 | 115 | 135 | 145 |
D1 | 65 | 75 | 85 | 100 | 110 |
高度H | 87 | 87 | 87 | 105 | 105 |
Z-d | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 |
