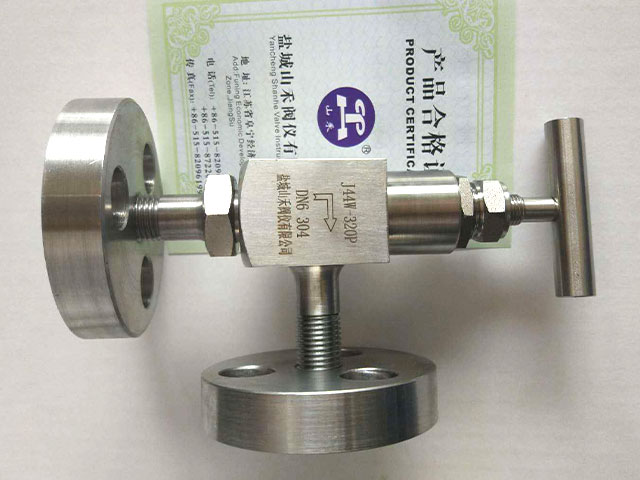

GJ44W/Y-64～320P，GL44W/Y-64～320P 高压角式截止阀/节流阀
用途：
本阀适用于公称压力 PN2.5~4.0MPa，工作温度≤200℃、≤425℃的管路中作启闭用。
安装：
此结构可以通过相对应的法兰直接连接安装。
性能参数：
公称压力 PN | 2.5MPa, 4.0MPa |
试验压力 PS | 3.8MPa, 6MPa |
工作介质 | 气体、液体 |
主体材质 | 碳钢、不锈钢、钼二钛 |
主要连接尺寸：
公称通径DN | 6 | 10 | 15 | 20 | 25 | 32 |
阀体长度L | 60 | 70 | 80 | 90 | 100 | 110 |
连接螺纹G/M | G1/4-G1/2" | G3/4" | M30*2 | M36*2 | M42*2 | M48*2.5 |
配套接管DW | 14 | 14/18 | 22 | 28 | 34 | 40 |
高度H | 74 | 80 | 125 | 135 | 150 | 160 |
手轮尺寸W | 65 | 80 | 90 | 100 | 120 | 140 |
